优凯便利店冷柜温度控制器使用说明

一、功能特点
  1、小型一体化智能控制，可直接控制一匹(含一匹)以内压缩机
  2、温度显示/温度控制/高温报警/设定记忆/自诊断

二、技术参数
1、电源电压：交流12V(一只变压器只能配一台温控器使用)
2、感温探头：NTC，二条，2米长(不分正负)
3、温度显示范围：-45℃～+120℃ 精度：±1℃
4、控制温度范围：-5℃～+99℃ 出厂值：0℃
5、外观尺寸：77mm（长）×35mm（宽）×30mm（深）
   开孔尺寸：71mm（长）×29mm（宽）
6、工作环境温度：-10～60℃；相对湿度：20%～90%（无结露）
7、继电器触点容量：
   压缩机：常开30A/250VAC（可直接用于1匹压缩机，超过要接交流接触器）

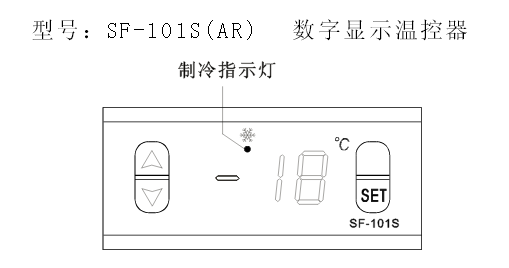

三、面板操作
1、控制温度（停机温度）调节：按set键闪烁显示控制温度，再按上三角或下三角键变更数值并记忆。按set键退出调节状态显示库温；如不按任何键，六秒后恢复显示库温。（控制温度调节范围：参数E1～参数E2）
2、制冷指示灯：制冷过程中，制冷灯亮；恒温状态制冷灯灭；延时过程中，制冷灯闪烁。
3、显示高温报警探头温度：按上三角住键六秒后，闪烁显示报警探头温度，六秒后恢复显示库温

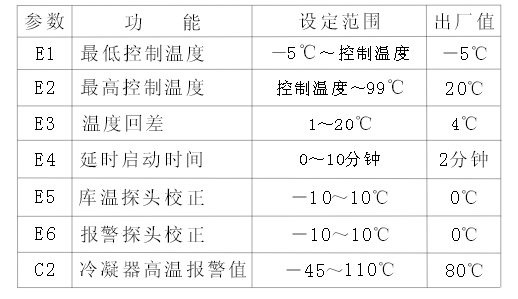

4、参数设定：

• 按set键持续六秒后，进入参数设定，同时闪烁显示E1；
• 再按set键改变参数选择，依序显示E2、E3、E4、E5、E1、E6、C2，依序循环；
• 按上三角或下三解键，可显示该参数的数值并修改、存储数据；
• 六秒内未再按任何键，返回正常操作方式。

5、恢复出厂设定值：同时按住上三角键和下三角键六秒，显示闪烁。此时所有参数恢复成出厂值，六秒后返回正常操作方式。
6、参数锁定：按住下三角键持续六秒，闪烁显示"OFF"表示锁定，显示"ON"表示解除锁定。锁定参数后，参数和控制温度只能查看不能更改。（出厂值“ON”）

四、功能说明
1、温度控制

• 通电经过延时后，当库温大于（控制温度＋温度回差），压缩机启动。当库温小于控制温度，压缩机停止。
• 为保护压缩机，压缩机每次停止的时间必须超过延时时间（E4参数）才能重新启动。

2、定时停机化霜

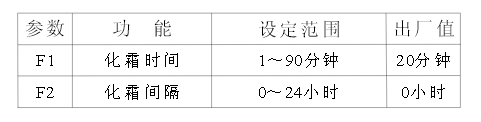

• 工作了一个化霜间隔（参数F2）的时间后自动进入停机状态，压缩机停止；经过一定时间（参数F1）后，进入自动制冷状态。
• 当化霜间隔设置为“00”时，取消停机化霜功能。
• 同时按住set键和下三角键持续六秒后，进入参数设定，闪烁显示F1；再按set键循环显示F2、F1；按上三角键和下三角键，可显示该参数的数值并修改、存储数据；
• 六秒内未再按任何键，返回正常操作方式。

3、非正常工作模式

• 库温探头短路或高温超限(大于120℃)显示“HH”；探头开路或低温超限(小于－45℃)显示“LL”，报警蜂鸣器响。此时压机进入定时工模式，压缩机运行45分钟，停止15分钟。
• 当冷凝器温度达到设定的温度值（参数C2）时，延时一分钟后若温度仍未下降，压缩机停止，交替显示“HI”和库温，报警蜂鸣器响。当冷凝器温度下降到低于设定的温度值（参数C2）时，压缩机按正常控温启动。
• 冷凝器高温报警探头短路或高温超限（大于120℃）显示“H2”.探头开路或低温超限（小于-45℃）显示“L2”，报警蜂鸣器响。

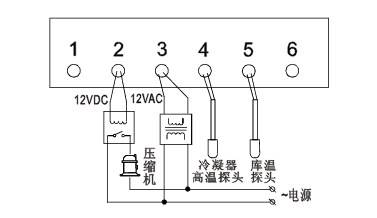

4、接线图

五、安装使用注意事项
1、为防止高频干扰，探头线不可与电源线或控制线捆扎并行，要分开布线。12V低压线不能与高压线并行布线。
2、通电过程中，继电器控制线不能短接。探头安装时应头朝上、线朝下。
3、如安装需要，可延长探头线最长至100米，不需重检。
4、温控器不能装在有滴水的地方。

六、温控器配套附件
1、外置变压器1只
2、外置继电器1只
3、感温探头2条
