1、超市冷柜速冻控制电路

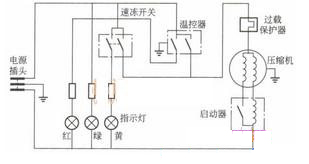

典型的速冻电路

　　（1）电路分析

    接通速冻开关后，一路将温控器的触点短路，使压缩机的运行时间不再受温控器控制，可长时问运转，实现速冻功能；另一路过电阻限流使黄色指示灯发光，表明该机工作在速冻状态。
　　
　　（2）典型故障
    若速冻开关开路会产生不能速冻的故障；若开关的触点粘连会产生压缩机不停机的故障：
　　
　　2.低温补偿系统

    提示：有的读者要问，超市冷柜又不是加热器，怎么还要加热，这是因为环境温度过低时冷藏室的温度就会相应降低，导致超市冷柜不启动或压缩机运行时间不足，产生冷冻室不能达到制冷要求的异常现象。因此，通过温度补偿电路为冷藏室加热升温，延长压缩机运行时间，确保环境温度低时冷冻室制冷温度达到要求

    （1）普通低温补偿系统

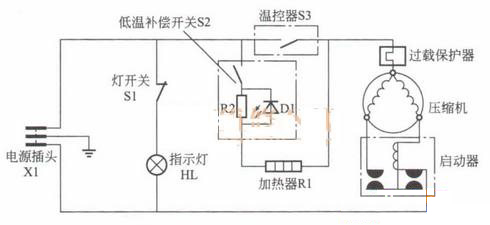

　　典型的普通低温补偿电路如下图所示：

典型的普通低温补偿电路

　　当温控器的触点S3接通后，短接低温补偿电路，使其无法加热，其无法加热，而且使压缩机运转，开始制冷。当箱内温度到预定值时，S3断开，切断压缩机的供电回路，压缩机停止上作，制冷结束。此时，若接通低温补偿开关S2，市电电压通过压缩机的运行绕组、过载保护器、加热器R1、电阻R2和开关S2构成的回路使R1加热，冷藏室温度升高，延长压缩机运行时间，实现温度补偿。同时，R2两端产生的压降使指示灯D1发光，表明该机工作在低温补偿状态。由于加热器的阻值远远大于压缩机电机绕组的阻值，所以压缩机的电机绕组仅为加热器提供导通回路，对压缩机没有任何影响。
　　
　　提示：
　　

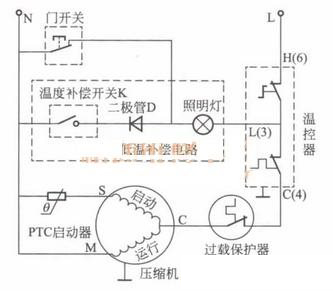

　　部分超市冷柜的低温补偿系统未采用加热器，而是采用了照明灯兼作加热器方式，典型电路如下图所示。



　　此时若接通低温补偿开关K，市电电压通过压缩机的温控器、照明灯、二极管D和K构成的半波整流回路，进行整流后为照明灯供电，使照明灯发光亮度较低，二极管D和K为冷藏室加热，实现了低温补偿功能；当断开开关K后，照明灯的供电仅受门开关控制，解除了温度补偿功能。
　　
　　（2）自动控制型低温补偿系统

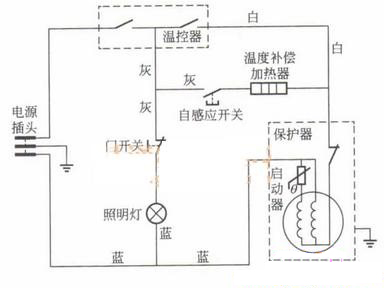

    典型自动控制型低温补偿系统如下图所示。


　　当环境温度过低时，被自感应开关检测后它的触点接通，温度补偿加热器开始加热，冷藏室温度升高，实现温度补偿控制。当环境温度升高，被温度感应开关检测后使它的触点断开，温度补偿加热器不加热，无补偿功能，从而实现温度补偿的自动控制。
　　
　　（3）典型故障

    若低温补偿电路的开关或加热器开路会产生不能低温补偿的故障；若开关始终接通会产生制冷效果差的故障。
　　
　　1．照明灯电路

    照明灯是方便用户存取食物而设置的。打开箱门后门开关接通，接通照明灯的供电回路，照明灯发光；关闭箱门时门开关断开，照明灯熄灭。
　　
　　若门开关的触点开路或照明灯灯一丝断路时，会产生打开箱门时照明灯不亮的故障；若触点粘连会导致关闭箱门时，照明灯不能熄灭，从而产生制冷效果差的故障。
　　
　　2.指示灯电路

    指示灯是为表明超市冷柜工作状态而设置的。该机输入市电电压后，市电电压通过电阻限流使绿色指示灯发光，表明该机输入市电电压；在速冻期间，市电电压通过电阻限流使黄色指示灯发光，表明该机工作在速冻状态；在制冷期间，市电电压通过电阻限流使红色指示灯发光，表明该机工作在制冷状态。
　　
　　指示灯异常不会影响超市冷柜的工作状态，只是不能显示超市冷柜的工作状态。
