一、四通阀定义
　　1、利用热泵原理使空调机组既可以提供冷气，也可以提供热气。在制冷系统中，蒸发器和冷凝器的功能可以相互转化。用于制冷用途时室内盘管作为蒸发器，用于制热用途时室内盘管用作冷凝器。用于制冷用途时室外盘管作为为冷凝器，用于制热用途时室外盘管用作蒸发器。采用四通换向阀进行制冷、制热模式转换，改变系统中制冷剂的流向，可以完成以上功能转换。四通阀由电磁线圈启动滑片，和压缩机连接的蒸发器和冷凝器的吸气和排气部分可以任意互换。四通阀在热气除霜中正被广泛应用。这种阀能使压缩机排出的热气从冷凝器分流至蒸发器达到除霜目的，制冷重新开始时又回到冷凝器。
　　

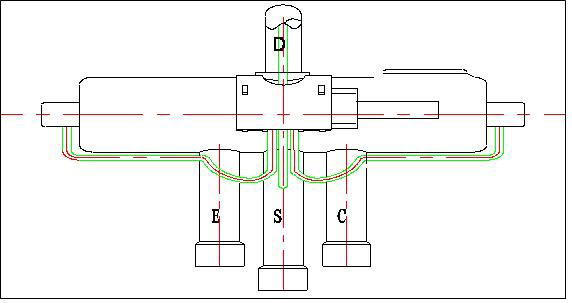

　　2、四通阀标识,各管口的焊接字母示意图如下：

　　其中E表示与四通阀连接管相连的管口，S表示与压机吸气管相连的管口，C表示与冷凝器进气管相连的管口，D表示与压机排气管相连的管口。

二、四通阀焊接前检测
　　1、确认四通阀规格型号是否为所需求的规格型号，对于指定使用厂家的产品，要按要求使用指定厂家的四通阀。
　　
　　通过包装箱标识、实物标识和辨认，检查配送四通阀规格型号是否为所需求的规格型号。
　　
　　2、检查外观
　　
　　1）外观
　　
　　没有损害产品性能及商品价值的伤痕、变形和不清洁等缺陷。
　　
　　2）管口质量
　　
　　管口应平整、无毛刺。
　　
　　3）铜管内表面质量
　　
　　铜管内表面应洁净，无铜屑、油污、尘埃等杂质，管内不允许有氧化发黑及铜绿现象。
　　
　　4）铜管外表面质量
　　
　　铜管外表面应洁净光滑、无裂纹、腐蚀、严重氧化及明显的扭曲、划伤等缺陷。
　　
　　5）阀体外表面质量
　　
　　阀体应没有损害产品性能的伤痕、变形和不清洁等缺陷。
　　
　　3、结构尺寸
　　
　　与按规定程序批准的图样和技术文件一致，切口倾斜不大于1mm，圆度不大于0.2mm。
　　
　　4、耐压性
　　
　　向四通阀内腔施加试验压力（水压），保压5min，无泄漏、异常变形和破坏，并且换向正常。试验压力如下：
　　
　　a)R22、R134a工质用四通阀：4.5Mpa
　　
　　b)R407c工质用四通阀：5.0Mpa
　　
　　c)R410a工质用四通阀：6.3Mpa

三、四通阀焊接规范及注意事项
　　1、四通阀阀体主要通过钎焊焊接在系统上，为防止在焊接过程中由于温度较高而损坏阀体内部的滑阀，四通阀焊接时需倒立在水中焊接。首先保证工装台注有冷却水，后将四通阀卡入工装固定凹槽。
　　
　　2、焊接时充分冷却，使主体内、外部温度不超过120度。防止水进入四通阀内部。
　　
　　3、根据《工艺指导卡》，找到相应的《四通阀组件图》，按图纸将管路件插入相对应的四通阀孔位，并将各管路件的角度调至与图纸要求的角度一致。
　　
　　4、将充氮毛细管插入四通阀连接管进行充氮保护，并打开充氮开关。
　　
　　5、用点火器点燃焊枪，将火焰调至中性火焰，先对焊接处行预加热，待其表面成呈亮绿色时，即可熔入焊条进行钎焊。焊缝平整；无虚焊；无焊堵及焊流，在填充焊料尚未完成凝固前严禁对钎焊部分施加任何震动外力，保证5秒以后才能搬动。注意不能将火焰直接加热在四通阀主体上。

四、四通阀装配规范及注意事项
　　1、使用规定的扭矩（1.47~1.96N.m）拧紧线圈固定螺钉。
　　
　　2、线圈接线时，应提供足够长的导线与其连接，不能用力拉导线。对线圈进行二次加工时，请不要弄伤导线，不能折弯、旋拧和施加负荷。
　　
　　3、充注冷媒时，应防止冷媒液体直接进入四通内部，以免阀体内部受到充填冲击。
　　
　　4、避免过量充注冷媒或者充注不足，以减少错误动作和故障发生。
